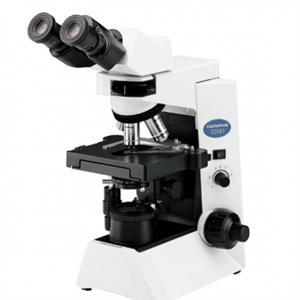

奧林巴斯顯微鏡CX41雙目/三目
奧林巴斯顯微鏡CX41雙目/三目這臺光學性能良好,有能同時實現多種顯微觀察方式的多用途正置生物顯微鏡,擁有UIS2光學系統特有的高分辨率和清晰度。PLCN物鏡(UIS2物鏡)和UIS2光學系統相配合,提供清晰、平坦的顯微鏡圖像,其10×,40×PLAC物鏡平場性代表了奧林巴斯同類顯微鏡的特點。
奧林巴斯顯微鏡CX41雙目/三目顯微鏡體結構緊湊,操作簡捷,鏡體設計符合人機工程學要求:一體化機身,安裝方便,不易丟失顯微鏡的配件。CX41配有6V30W的鹵素燈能為多種不同的顯微鏡觀察方式提供充足的照明效果。
奧林巴斯顯微鏡CX41雙目/三目鋼絲傳動機構載物臺提高了操作的方便性,防霉處理可以保護重要光學元件的質量,新型的數碼相機配件提供優質顯微數碼圖像。該顯微操作方便靈活,性價比很高。
奧林巴斯顯微鏡CX41雙目/三目顯微鏡的終極目的就是將需要進行分析研究的樣品進行必要的放大,從而對其細微結構進行觀察分析,因此,評價一臺顯微鏡的優劣,放大倍數就是關鍵的指標。
那么奧林巴斯顯微鏡CX41雙目/三目的放大倍數到底是怎么來計算呢?放大倍數到底指的是放大了什么?
其實,無論是什么顯微鏡,其放大倍數始終就是一個概念,計算方式也就是一個,以下我們對其進行描述。
1、奧林巴斯顯微鏡CX41雙目/三目放大倍數的定義
顯微鏡放大倍數是指人眼很難看到或者看不到的微小樣品在經過顯微鏡的放大后所達到的清晰的圖像與原圖像之間的倍數關系。這個放大后的圖像是靠用戶自己捕捉或者是攝像捕捉得到的樣品的虛像。
2、奧林巴斯顯微鏡CX41雙目/三目實現放大的部件
顯微鏡實現樣品的放大主要是依靠三個因素,即光源、物鏡、目鏡,光源只是為顯微鏡放大工作提供了基礎,而決定顯微鏡放大倍數的是物鏡和目鏡,現在的目鏡和物鏡都由多組復雜的透鏡或者透鏡組組成,將樣品放大的同時,還需要做消除色差和畸變等工作。
3、奧林巴斯顯微鏡CX41雙目/三目放大倍數的計算
顯微鏡放大倍數的計算公式是根據武警和目鏡而確立的,即顯微鏡總放大倍數=物鏡放大倍數×目鏡放大倍數。因此,在對顯微鏡放大倍數進行選擇時,實際上就是對顯微鏡物鏡以及目鏡倍數的選擇。
奧林巴斯顯微鏡CX41雙目/三目的作用是把樣品放大到一定程度,使其可以提供詳細的結構信息,作為觀察和研究作用,放大倍數一般不是越大越好,常見的顯微鏡參數除了放大倍數還有景深,視場大小等很多指標。
奧林巴斯顯微鏡CX41雙目/三目:技數參數
項目
|
CX41
|
光學系統
|
UIS光學系統(無限遠校正系統)
|
照明裝置
|
內置透射光柯勒照明,6V30W鹵素燈 100-120V/220-240Vg 0.85/0.45A 50/60Hz
|
調焦系統
|
載物臺垂直運動由滾柱(齒條—小齒輪)(普赫光電)機構導向,采用粗微同軸旋鈕,粗調行程每一圈為36.8mm,總行程為25mm,微調行程為每圈0.2mm,具備粗調限位器和張力調整環
|
換鏡轉盤
|
向內側傾斜的固定5孔物鏡轉盤
|
類型
|
U-CBI30-2,雙目
|
U-CTR30-2,三目
|
視場數
|
20
|
20
|
傾角
|
鏡筒傾角為30°
|
鏡筒傾角為30°
|
瞳間距
|
48-75mm
|
48-75mm
|
光路選擇
|
無
|
光路選擇(50雙目/50攝像)
|
載物臺
|
尺寸為188mm × 134mm,活動范圍為X軸向76mm × Y軸向50mm,雙片標本夾,標配橡膠帽
|
聚光鏡
|
阿貝聚光鏡,數值孔徑1.25(浸油時),內裝式孔徑光闌
|
尺寸和重量
|
233(寬)× 432(高)× 367.5(長)mm 大約8.5kg
|
|
|
|
品名
|
規格
|
備注
|
系統生物顯微鏡
|
CX41-12C02
|
雙目,平場物鏡
|
系統生物顯微鏡
|
CX41-32C02
|
三目,平場物鏡,可增配照相接口(普赫光電)、攝像頭接口
|
系統生物顯微鏡
|
CX41-72C02
|
雙目,平場物鏡,觀察筒傾斜式可調
|
系統生物顯微鏡
|
CX41-12000-2
|
雙目,無目鏡和聚光鏡
|
系統生物顯微鏡
|
CX41-72000-2
|
雙目,無目鏡和聚光鏡,觀察筒傾斜式可調
|
系統生物顯微鏡
|
CX41-32000-2
|
三目,無目鏡和聚光鏡
|
熒光顯微鏡
|
CX41-32RFL
|
三目,平場物鏡,標準套可做明場,熒光可做藍、綠激發。
|
